Les murs de soutènement sont exposés à un ennemi invisible, mais destructeur : l’accumulation d’eau derrière la maçonnerie. Cette eau, bien que discrète, exerce une pression considérable appelée pression hydrostatique, qui menace la stabilité du mur. C’est là qu’interviennent les barbacanes, petites ouvertures stratégiquement disposées pour assurer l’évacuation d’eau et préserver la structure. Ces tubes, généralement en PVC, offrent une sortie efficace à l’eau stagnante, évitant fissures et déformations prématurées. En 2026, leur rôle dans la construction et la rénovation des murs de soutènement est plus que jamais crucial, comme l’attestent de nombreuses études techniques sur la longévité des ouvrages maçonnés exposés aux intempéries. Installer une barbacane n’est pas seulement une démarche technique, c’est un geste de protection du mur qui allie précision et savoir-faire.
Au-delà d’une simple perforation, la pose d’une barbacane demande une compréhension fine des contraintes structurelles, des caractéristiques du sol et du fonctionnement du drainage. Le diamètre, l’espacement, la hauteur et la pente d’installation doivent être adaptés pour assurer une évacuation optimale, sans compromettre l’étanchéité du mur. En parallèle, la barbacane s’intègre dans un dispositif global de gestion de l’eau, incluant drains, géotextiles et lits de graviers, pour éviter colmatage et fuites d’eau. Dans cet article, découvrez les clés pour maîtriser l’installation barbacane et garantir un drainage performant.
En bref :
- Barbacane : ouverture tubulaire traversant un mur de soutènement pour évacuer l’eau et limiter la pression hydrostatique.
- Diamètre conseillé : généralement 50 mm ; jusqu’à 100 mm pour murs hauts ou sols argileux.
- Espacement recommandé : entre 0,80 m et 2 m selon la nature du sol pour un drainage efficace.
- Installation avec pente de 5 à 10° vers l’extérieur, à 20-30 cm du sol côté aval, assurant une évacuation gravitaire.
- Drainage mur complet : combinaison de barbacanes, lit de gravier, géotextile et drains pour éviter le colmatage.
- Entretien régulier : débouchage annuel recommandé pour préserver l’efficacité et la protection du mur.
- Le choix du matériel et une étanchéité rigoureuse garantissent la durabilité face à la pression hydrostatique.
Barbacane mur de soutènement : définition précise et rôle essentiel pour la protection du mur

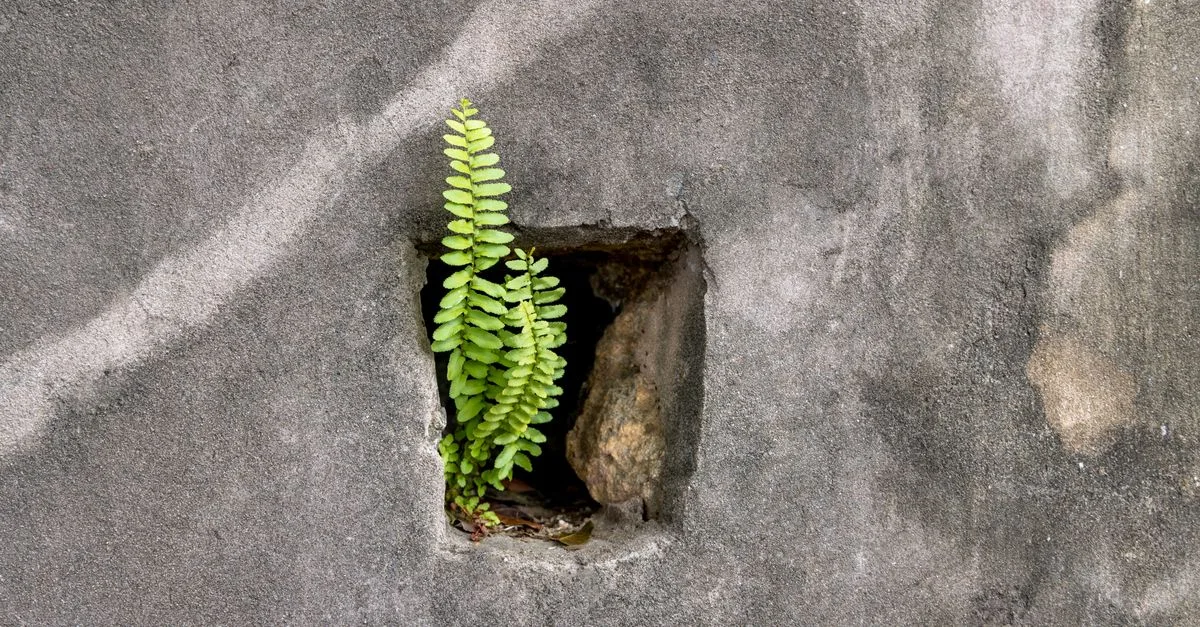

Une barbacane est avant tout un dispositif simple et performant conçu pour évacuer l’eau accumulée derrière un mur de soutènement. Il s’agit d’une ouverture traversante qui laisse filer les eaux d’infiltration, cassant ainsi la pression hydrostatique exercée par le sol humide. Ce phénomène de pression, souvent sous-estimé, produit une poussée latérale pouvant atteindre plusieurs tonnes par mètre linéaire, mettant en danger la stabilité du mur. En 2026, les experts en construction murale confirment que ces petites ouvertures sont la première ligne de défense contre les phénomènes de fissuration ou de déformation.
Les matériaux utilisés pour la barbacane incluent principalement un tube PVC d’un diamètre allant de 50 à 100 mm, posé avec soin pour éviter toute fuite d’eau aux abords du mur. Pourtant, ce n’est pas seulement un simple trou. La barbacane fait partie d’un ensemble cohérent de gestion de l’eau, avec un lit drainant à base de gravier, entouré d’un géotextile filtrant, et souvent complété par un drain posé en pied de mur. Ainsi, la barbacane remplit un rôle clé en permettant que l’eau accumulée ne reste pas piégée, ce qui limiterait la pression sur la structure.
Des exemples concrets abondent pour illustrer cette nécessité : dans plusieurs projets de rénovation de murs anciens, l’ajout de barbacanes a stoppé la progression de fissures déjà présentes. À contrario, leur absence s’avère souvent fatale aux ouvrages, provoquant des soulèvements ou des affaissements rapides. Le bon positionnement des barbacanes, leur nombre adapté à la nature du sol, et leur installation rigoureuse sont donc des garants essentiels d’une structure durable.
Au-delà de leur fonction technique, les barbacanes participent également à la protection du mur contre les remontées capillaires d’humidité, phénomène souvent responsable de dégradations précoces. Grâce à un drainage efficace, le mur conserve ses propriétés mécaniques et son étanchéité, tout en évitant l’apparition de moisissures ou de traces d’humidité sur la façade visible.
Choix du diamètre, espacements et hauteur de pose : les critères incontournables pour une installation barbacane optimale
La réussite d’une installation barbacane repose sur le respect de plusieurs règles précises pour garantir un drainage homogène et efficace. Ces paramètres doivent tenir compte à la fois des caractéristiques du mur, du type de sol, ainsi que du climat local, en particulier dans des régions sujettes à de fortes précipitations.
Le diamètre standard des tubes est de 50 mm, choix équilibré entre capacité d’évacuation suffisante et préservation de la solidité du mur. Pour des murs hauts, dépassant 2 mètres, ou pour des terrains argileux difficiles, il convient d’opter pour des tubes de plus grand diamètre, entre 80 et 100 mm, afin d’assurer un débit adapté sans risque d’obstruction précoce. Ce choix se justifie notamment lors des pluies intenses ou en cas de saturation rapide du sol.
L’espacement des barbacanes est tout aussi stratégique. Sur un sol bien drainé, constitué de sable ou de graviers, une distance allant jusqu’à 2 mètres entre chaque ouverture est suffisante. En revanche, dans un sol argileux ou limoneux, conservant davantage l’eau, il est conseillé de réduire cet intervalle à 0,80 ou 1,20 mètre, ce qui diminue les risques de pression localisée. De plus, pour un mur de hauteur supérieure à 2 mètres, une rangée secondaire placée à mi-hauteur permet d’évacuer l’eau qui stagne parfois à différents niveaux dans le remblai.
La hauteur idéale de la première barbacane se situe entre 20 et 30 centimètres au-dessus du sol côté aval, autrement dit côté où cette eau est censée s’évacuer. Cette précaution évite que la sortie soit ensevelie sous la terre ou obstruée par des graviers. Par ailleurs, les tubes doivent être posés avec une légère pente, comprise entre 5 et 10 degrés en direction extérieure, assurant un écoulement par gravité de l’eau vers l’extérieur. L’inclinaison évite les risques de stagnation ou de refoulement d’eau vers le remblai.
| Paramètre | Valeur standard | Adaptation terrain difficile |
|---|---|---|
| Diamètre du tube PVC | 50 mm | 80-100 mm pour murs hauts / sols argileux |
| Espacement horizontal | 0,80 à 2 m | 0,80 m en sol argileux |
| Hauteur de pose | 20-30 cm au-dessus du sol côté aval | + rangée secondaire pour murs > 2 m |
| Inclinaison | 5 à 10° vers l’extérieur | idem |
| Profondeur du tube | 15-20 cm (traversée complète du mur) | idem |
Liste des éléments indispensables pour une installation réussie
- Carotteuse ou perceuse puissante avec couronne diamantée adaptée.
- Tubes PVC de diamètre adapté, coupés à la longueur voulue.
- Mortier hydrofuge pour un scellement étanche et durable.
- Gravier lavé et géotextile pour filtrer les fines particules.
- Grilles anti-insectes et rongeurs pour protéger les sorties.
- Équipements de sécurité : lunettes, gants, masque anti-poussière.
- Outils de mesure : mètre, niveau et crayon pour repérage précis.
Installation d’une barbacane dans un mur existant : méthode précise et conseils pratiques
Ajouter une barbacane à un mur de soutènement déjà en place réclame rigueur et outils adéquats. Une méthode progressive limite les risques de dégradation et assure une étanchéité parfaite autour du tube. Avant toute intervention, il est essentiel de vérifier l’état général du mur : une maçonnerie fissurée ou fragilisée nécessite l’avis d’un professionnel avant toute modification.
La première étape consiste à repérer et tracer avec précision les emplacements d’après les règles d’espacement et hauteur précédemment évoquées. Le marquage régulier garantit une évacuation uniforme de l’eau, évitant la concentration de pression sur une zone donnée. Idealement, les perçages doivent éviter les joints fragiles ou toute zone déjà abîmée.
La réalisation du perçage demande l’utilisation d’une carotteuse à eau équipée d’une couronne diamantée adaptée au diamètre choisi. Sa rotation humide permet un trou net, minimisant les vibrations et risques de fissures. Cette méthode préserve la maçonnerie, contrairement à un perforateur classique qui pourrait fragiliser les pierres ou blocs alentours.
Une fois le trou percé, le tube PVC est inséré avec un fruit vers l’extérieur, respectant la pente nécessaire à l’évacuation gravitaire. La profondeur d’insertion doit être suffisante pour traverser complètement la maçonnerie, soit environ 15 à 20 cm, dans certains cas légèrement plus selon l’épaisseur du mur.
Le scellement est ensuite réalisé avec un mortier hydrofuge pour garantir l’étanchéité indispensable au pourtour : l’eau doit impérativement circuler uniquement à l’intérieur du tube, toute infiltration par les côtés risquant de fragiliser le mur. Le mortier est appliqué avec soin, comblant les espaces sans creux ni fissures, avant un lissage propre qui facilite la durabilité.
La dernière phase de protection consiste à garnir l’entrée côté remblai d’un lit de gravier lavé enveloppé dans un géotextile filtrant. Cette barrière prévient le colmatage progressif par les particules fines, désormais connus comme la principale menace pour l’efficacité à long terme du système. Côté extérieur, une grille protège la sortie des barbacanes contre les nuisibles et débris.
Drainage durable et entretien des barbacanes pour protéger efficacement un mur de soutènement
La pérennité d’une barbacane ne dépend pas uniquement de son installation initiale, mais également de l’entretien régulier et de l’environnement drainant qui l’entoure. Une barbacane isolée sur un mur mal drainé perdra rapidement de son efficacité. La réussite passe ainsi par la création d’un système complet qui inclut la gestion de la terre et des eaux.
Au cœur de ce dispositif, un massif drainant composé de graviers lavés placés contre le mur, associé à un drain perforé en pied de structure, facilite l’acheminement de l’eau vers les barbacanes. Le placement d’un géotextile évite que les particules fines du sol migrent vers les tubes, évitant leur obstruction. Les normes 2026 du Cerema recommandent cette approche intégrée pour garantir la stabilité et la protection murale durable.
Pour prévenir le colmatage, un contrôle 1 à 2 fois par an est indispensable. Après les saisons humides en particulier, il est recommandé de vérifier chaque barbacane en faisant passer un jet d’eau ou un furet pour s’assurer qu’elle n’est pas bouchée. Le nettoyage des grilles extérieures et le dégagement des végétaux alentours complètent cet entretien minimal mais déterminant.
Certaines erreurs classiques doivent être évitées : ne pas installer de barbacanes sur un mur qui doit absolument être réparé au préalable, poser les tubes en horizontal ou inclinés vers l’intérieur, ou encore négliger la pose du gravier filtrant. Ces manquements conduisent souvent à la défaillance rapide du drainage et à la dégradation importante du mur avec des coûts de réparation élevés.
Quelle est la différence entre une barbacane et un drain ?
La barbacane est une ouverture ponctuelle qui traverse le mur pour évacuer l’eau vers l’extérieur. Le drain est un tuyau perforé posé en pied de mur dans un lit de gravier, qui collecte l’eau sur toute la longueur. Associés, ils forment un système complet de drainage.
Comment installer une barbacane dans un mur existant sans endommager la structure ?
Il faut percer un trou net avec une carotteuse équipée d’une couronne diamantée puis insérer un tube PVC incliné vers l’extérieur. Le scellement doit être réalisé au mortier hydrofuge pour assurer l’étanchéité.
Faut-il une autorisation pour installer des barbacanes dans un mur de soutènement ?
Dans la plupart des cas, l’ajout de barbacanes relève de l’entretien courant et ne requiert pas d’autorisation. Cependant, toute modification lourde ou construction nouvelle peut nécessiter une déclaration préalable ou un permis. Il est conseillé de consulter la mairie locale.
À quelle fréquence faut-il entretenir les barbacanes ?
Un contrôle régulier, une à deux fois par an, suffit. Il est conseillé de vérifier leur bon écoulement après les saisons pluvieuses et d’enlever feuilles, débris et végétation qui peuvent obstruer les sorties.
Peut-on installer des barbacanes sur tous types de murs ?
Les barbacanes sont particulièrement utiles sur les murs de soutènement ou toutes parois exposées à un remblai humide. Leur pose sur murs en parpaing, pierre ou béton banché est possible mais doit être adaptée aux caractéristiques du support pour éviter blessures mécaniques.
